鐵建重工首臺可變徑斜井TBM助力湖南平江電站首條引水斜井貫通
2025年06月11日08:51
6月6日，國網新源湖南平江抽水蓄能電站首條引水斜井全線貫通，標志著我國自主研發的首臺大傾角、大直徑、可變徑斜井硬巖掘進機——“天岳號”TBM在平江電站引水斜井施工中實現重大技術突破，首次在50°超陡坡上完成直徑6.5~8m的動態變徑掘進，攻克了高水頭斜井建設難題。

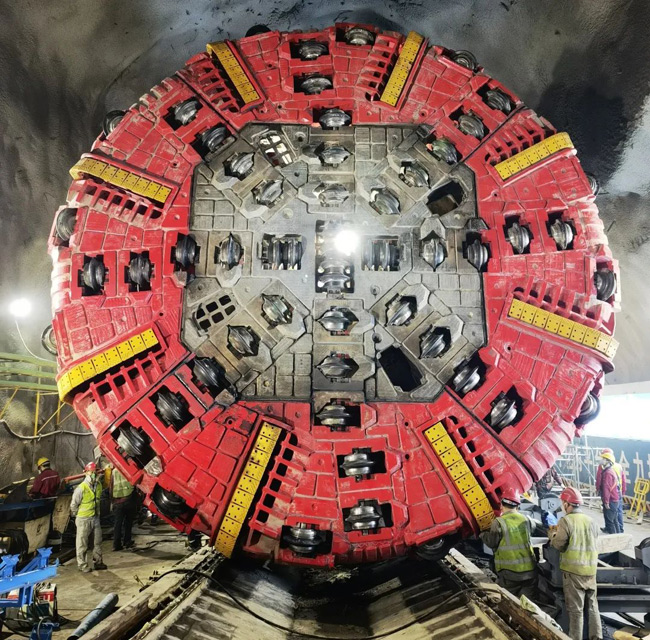

“天岳號”變徑后施工現場
“天岳號”TBM總長87m、總重超900t，由一萬多個零部件組成，采用50°傾角大坡度由下往上爬行施工，可以實現兩級引水斜井全斷面開挖、初次支護一次成型，掘進速度較傳統施工方式顯著提升。
國網新源湖南平江抽水蓄能電站1號引水斜井總長1337.9m，采用“上粗下細”的設計，上斜井為8m洞徑，可降低流速，避免因低水壓、高流速產生空蝕現象破壞流道。下斜井為6.5m洞徑，可降低高壓區鋼材用量，降低材料費，同時可有效降低深部大洞室開挖風險。
據了解，“天岳號”TBM通過首創三撐緊液壓互鎖系統征服50°陡坡，設備前、中、后三組撐緊裝置錨固洞壁，通過液壓缸聯動形成“防滑三角陣”，掘進時中后部裝置提供反推力，如同“毛毛蟲”腹足抓地，每完成1.5m行程，中后裝置交替收縮換步，全程互鎖止退，該設計使TBM在斜井中穩健上行，=縮短工期，提升掘進安全性。
“天岳號”TBM還首創了6.5～8m的超大范圍開挖直徑轉換。在設備研制之初，研發團隊就考慮兼顧了兩種大跨度不同直徑的設備掘進能力及結構設計，實現了可轉換式刀盤邊塊設計和可外擴式盾體技術的首創突破，配套主機整體頂升變徑工裝，整個變徑過程安全、高效，實現了一套裝備掘進不同洞徑的目標，降低成本。

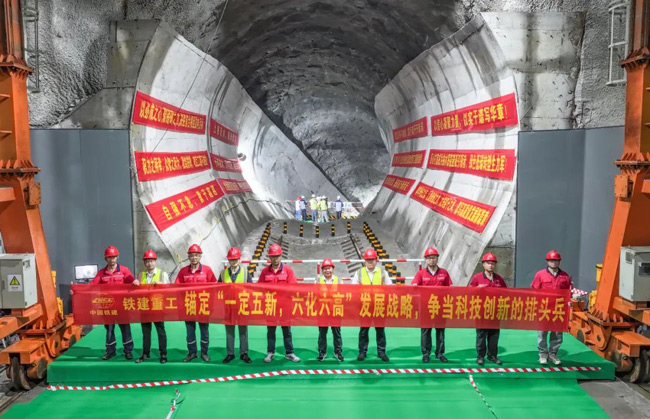

隧道貫通現場
“天岳號”TBM的成功應用，進一步提升了國網新源湖南平江抽水蓄能電站引水斜井的開挖質量和工藝水平，改善了施工環境，為抽水蓄能電站機械化施工積累了寶貴經驗，是一次重大工藝變革，對推動抽水蓄能電站工程建設高質量、高效率發展具有重要意義。
